Эластичные оттискные материалы


К эластичным материалам относится большая группа различных по физико-химическим свойствам веществ, характерной особенностью которых является способность приобретать в результате структурирования эластичные, упругие свойства.

Первые эластичные оттискные массы были созданы в 1930-х годах на основе агар-агара. Агар-агар – продукт, получаемый из некоторых морских водорослей (агарофитов), характерным свойством которого является способность давать плотные гели. Агар-агар неоднороден, содержит 70–80% полисахаридов, 10-20% воды, 1,5-4% минеральных веществ.

На основе агар-агара разработаны 2 группы эластичных материалов: гидроколлоидные и альгинатные.

В настоящее время применяются также силиконовые, полиэфирные и винилполиэфилсиликоновые эластичные материалы.

Альгинатные оттискные материалы должны иметь прочность на разрыв не менее 3 кг/см2, остаточную деформацию не более 3%, погрешность воспроизведения рельефа поверхности 10 мкм, время структурирования при температуре 37°С 5-7 мин. Они должны обладать высокой эластичностью, позволяющей снимать оттиски при наличии поднутрений, быть простыми в применении. Основным компонентом альгинатных оттискных материалов является альгинат натрия, представляющий собой натриевую соль альгинатной кислоты – альгэласт-66 (паста-порошок), стомальгин-66 (порошок), новальгин (порошок), фирма Zhermack — Phase, Hydrogum, Orthoprint.

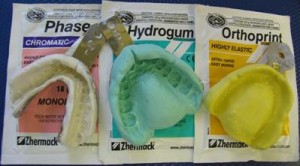

Рис. Альгинатные оттискные массы фирмы Zhermack

Все альгинатные слепочные материалы разделены на три группы. Первую группу составляет смесь из многокомпонентного порошка и 5% водного раствора альгината натрия. При смешении образуется паста пластичной консистенции. Вторая группа выпускается в виде пасты и порошка, при смешении которых в определенной пропорции образуется паста, отвердевающая при комнатной температуре. Третья группа  является основной и представляет собой сложную порошкообразную композицию. При замешивании с водой образуется пластичный оттискной материал.

Альгинатные оттискные материалы используются для получения оттисков при изготовлении штампованных коронок и штампованно-паянных мостовидных протезов, изготовления индивидуальных ложек, изготовления частичных и полных съёмных и бюгельных протезов, изготовления диагностических и вспомогательных моделей, изготовления ордонтических аппаратов, изготовления челюстно-лицевых аппаратов.

Альгинатные оттискные материалы невозможно использовать для получения рабочих моделей при изготовлении металлокерамических, цельнокерамических, фрезерованных конструкций.

Для получения точных оттисков с различных поверхностей протезного поля используется Phase, Hydrogum. Orthoprint обладает высокой скоростью затвердевания и используется для получения оттисков при изготовления ортодонтических конструкций.

Силиконовые (резиноподобные) оттискные материалы должны иметь необходимую пластичность до структурирования, величину объемной усадки не более 2% через 6 ч, время вулканизации 4–6 мин, прочность на разрыв не менее 10 кг/см2, высокую оттискную эффективность (материал должен воспроизводить желобок шириной 0,04 мм). В состав силиконовых оттискных материалов входят каучук, наполнитель, пластификатор, катализатор. Оттискные материалы выпускаются в виде раздельно хранимых паст и жидкостей. В определенной пропорции при комнатной температуре в течение нескольких минут дают пластичный безусадочный материал – продукт вулканизации, например, прочность на разрыв сиэласта-69 составляет 16 кг/см2.

Существует 2 вида силиконовых оттискных материалов: С-силиконы и А-силиконы. Различаются они по типу вулканизации. При затвердевании С-силиконов происходит процесс поликонденсации, а буква «С» в названии происходит от английского слова «condensation». При затвердевании А-силиконов происходит процесс полиприсоединения, а буква «А» в названии происходит от английского слова «addition». Преимущество А-силиконов по сравнению с С-силиконами это меньшая усадка и гидрофильность.

Силиконовые оттискные материалы используются для получения оттисков при изготовлении литых, металлокерамических, безметалловых коронок и мостовидных протезов, вкладок, полных съёмных протезов, регистрации прикуса.

Самым распространённым С-силиконом является Speedex Coltene Швеция. Усадка базисной массы составляет менее 0.2%, а корригирующей массы менее 0.5%. Линейная устойчивость сохраняется до 10 дней. По инструкции отлить гипсовую модель по оттиску можно в течение 72 часов, но чем раньше тем лучше.

Рис. С-силиконовая оттискная масса Спидекс (Colthene)

Рис. С-силиконовая оттискная масса Спидекс (Colthene)

Рис. А-силиконовая оттискная масса Affinis (Colthene)

Рис. А-силиконовая оттискная масса Affinis (Colthene)

Полиэфирные оттискные материалы представлены в виде основной пасты и катализатора. Они могут быть высокой и низкой вязкости. Обладают тиксотропностью, т.е. под давлением становятся текучими, после устранения давления текучесть исчезает. В состав полиэфирных оттискных материалов входят полиэфир с высоким молекулярным весом, сульфоновая кислота, наполнитель (силикат), пластификатор и краситель. Реакция полимеризации проходит по типу полиприсоединения, т.е. без выделения побочных веществ. В связи с этим, отличаются очень небольшой линейной усадкой. Стабильны, однако, недостаточно пластичны. Пасты низкой вязкости используют для получения функциональных оттисков, при изготовлении вкладок, коронок, мостовидных протезов. Преимуществом является гидрофильность: хорошая текучесть, небольшая линейная усадка, точность отображения, хорошие рабочие качества. Недостатками являются: недостаточная эластичность, небольшое сопротивление разрыву, набухание во влажной среде, высокая стоимость. Самая распространённая полиэфирная масса в России это Impregum Penta Soft фирмы 3М.

Отечественная промышленность полиэфирные оттискные материалы не выпускает.

Рис. Полиэфирная оттискная масса Impregnum Penta Soft (3M ESPE)

Рис. Полиэфирная оттискная масса Impregnum Penta Soft (3M ESPE)

Винилполиэфирсиликоновые оттискные материалы сочетают в себе преимущество поливинилсилоксановых и полиэфирных оттискных материалов. Обладают большей текучестью, гидрофильностью, чем силиконы и большей прочностью на разрыв чем полиэфирные оттискные материалы.

Преимущества:

  1. Удобство работы, свойственное А-силиконовым материалам, а также сверхточность, являющаяся самым главным преимуществом полиэфиров
  2. Гидрофильность, не уступающая полиэфирным материалам, обеспечивает точное воспроизведение мельчайших деталей даже в самых неблагоприятных условиях
  3. Возможность применения материала с сокращенным временем отверждения снижает вероятность появления искажений при микродвижениях и создает максимально комфортные условия для пациента
  4. Высокая прочность и эластичность значительно облегчают извлечение оттиска из полости рта и исключают деформацию
  5. Размеростабильность оттиска в течение длительного времени

Недостаток – высокая стоимость.

Рис. Винилполиэфирсиликоновая оттискная масса EXAlence (JC)

Рис. Винилполиэфирсиликоновая оттискная масса EXAlence (JC)

Тиоколовые (полисульфидные) оттискные материалы выпускаются в виде двух паст – тиоколовая паста, паста-ускоритель. По своим свойствам тиоколовые оттискные материалы приближаются к силиконовым, только термическая усадка тиоколовых материалов меньше. Тепловой коэффициент линейного расширения в 2 раза меньше, чем у силиконовых. Повышение температуры и присутствие воды ускоряет процесс структурирования. Они в основном применяются для получения оттисков при изготовлении вкладок и коронок. Чаще всего применяется тиодент. Это эластичный слепочный материал (полисульфидный каучук). Применяется для получения точных оттисков, обладает высокой пластичностью, дает точное безусадочное отображение рельефа слизистой оболочки и зубов. По своим свойствам приближается к сиэласту. По одному слепку можно отлить несколько моделей.

В настоящее время производится материал Permlastic компанией Kerr и Coe-Flex компанией GC.

Permlastic – оттискный материал с тремя степенями вязкости. Light Body – для снятия оттисков под вкладки и мосты. Regular Body – для снятия оттисков при изготовлении частичных или полных съемных протезов. Материал высокой вязкости Heavy Body идеально подходит для двухэтапной методики и технике copper band.

Полисульфиды не нашли широкого применения из-за недостаточной размерной стабильности (необходимо отлить модель в течение 1 часа) и неприятного запаха, образующегося за счет наличия свободной меркаптановой группы, который не удается заглушить никакими ароматизаторами и отдушками. Реакция полимеризации продолжается после отверждения материала, идет по типу поликонденсации, поэтому материал дает усадку. Полисульфидные материалы не очень удобны в работе. Вместе с тем следует отметить их высокую прочность на разрыв и пластичность

Положительные свойства:

  1. обладают высокой пластичностью в момент замешивания и введения в полость рта;
  2. хорошей эластичностью после отвердевания;
  3. малой усадкой;
  4. высокой прочностью на разрыв;
  5. минимальной гидрофобностью;
  6. длительным рабочим временем (до 5 мин);
  7. экономичны;
  8. высокой точностью.

 Недостатки:

  1. чрезмерная липкость свежеприготовленной пасты;
  2. сильный неприятный запах;
  3. оставляют пятна на рабочих поверхностях;
  4. недостаточная размерная стабильность;
  5. минимальная эластичность;
  6. длительное время полимеризации;
  7. каждая последующая отливка модели менее точная.

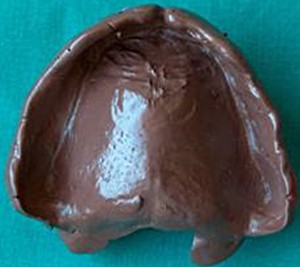

Полисульфидная оттискная масса и функциональный оттиск

Полисульфидная оттискная масса Permlastic (Kerr).

Полисульфидная оттискная масса Coe-Flex

Полисульфидная оттискная масса Coe-Flex (GC)
