Ключ для имплантатов своими руками


Есть у меня ключ под квадратный держатель или трещотку. Размер рабочей части 1.32 мм. Этот ключ Биогоризонтовский, но подходит к системам Семадоз (Бего) и Реплейс (Нобель). Скорее всего подходит к каким-нибудь другим системам тоже. Данные ключи являются битами HEX (шестигранниками). Ничего нового, всё позаимствовано из промышленности. Ключи HEX, т.е. шестигранники бывают разных размеров, но из тонких это 1,5, 1,32 и 1,27 мм (есть более тонкие, например 0,9 мм, но они, насколько я знаю, в имплантологии не применяются). Обычно размер указывается в дюймах, например, 1,27 мм это 1/20 дюйма, поэтому и размеры в мм нестандартные. 6,35 мм (хвостовик биты) это 1/4 дюйма. Это связано с тем, что первоначально HEX была изобретена в США в XIX веке. В настоящее время существует стандарт ISO 2936:2001 для метрических размеров. Некоторые размеры совпадают с дюймовыми размерами. В зависимости от того какую систему использует производитель имплантатов (метрическая или дюймовая) выбирается размер рабочей части HEX.
Такие ключи легко можно найти в специализированных магазинах, продающих комплектующие, например, для iPhone-а. Но есть несколько проблема заключающихся в том, что:

  1. Такие ключи чаще сделаны из обычной или из хром-ванадиевой стали. Соответственно подвергаются коррозии и в медицине использовать не получится. Максимум можно будет использовать в зубопротезном производстве. Обычно многие техники именно такие ключи используют.
  2. Обычно биты с такой маленькой рабочей частью имеют хвостовик в виде 4 мм шестигранника (микробиты) и, соответственно, стоматологические динамометрические ключи к ним не подходят, так как нужен шестигранник с хвостовиком 6,35 мм.

Есть одна фирма, которая раньше производила биты с держателем 6,35 мм и рабочей частью 1,5 мм из нержавеющей стали. Решил приобрести (были остатки этих бит в магазине) и посмотреть можно ли использовать их для закручивания винта имплантата. Меня больше интересовал размер 1,32, но так как такого размера бит из нержавейки у них нет (никогда не производили), то решил купить 1,5 мм, а в будущем, при необходимости, расточить под нужный мне размер, например, 1,32. Бита HEX 7013 ST SW 1,5 из нержавеющей стали выглядит следующим образом.

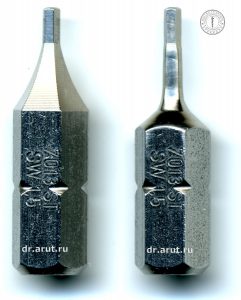

7013 ST SW 1,5

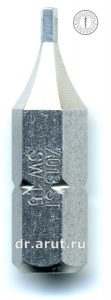

7013 ST SW 1,5

К моему разочарования форма рабочей части не позволяет его использоваться с имплантатами. Можно конечно закрутить формирователь десны, а вот трансокклюзионный винт или абатмент вряд ли получится закрутить. При заказе на сайте не было фотографии биты, а я ориентировался по 4 мм битам.

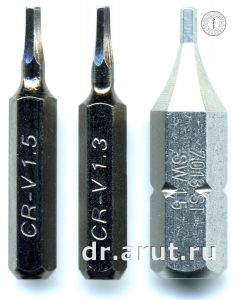

Микробиты HEX 1,5 и 1,3

Микробиты HEX 1,5 и 1,3

Шейка у микробит узкая и поэтому проблем при закручивании винта не возникает. Но как я говорю «истинному стоматологу ничего не помеха», поэтому решил расточить шейку, сделав её как у заводских ключей для имплантатов. При наличии токарного станка такая процедура заняла бы минут 15, но так как у меня нет станка, то пришлось импровизировать. В прошлом я иногда изготавливал эндоборы на угловой наконечник из прямых, поэтому имеется хороший опыт по расточке. Для этого мне понадобились шуруповёрт и зуботехническая бормашина. Закрепил биту в шуруповёрте и спечённым алмазным диском расточил шейку. Затем отшлифовал и заполировал.

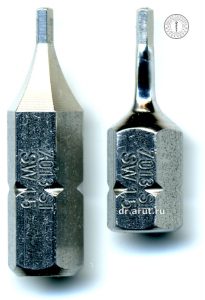

На фото полированная поверхность выглядит чёрной. Затем укоротил хвостовик.

Следующим этапом сделал паз под кольцевой сальник и полностью отполировал биту.

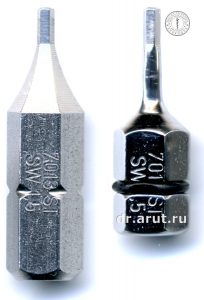

Самодельный ключ для имплантата

Самодельный ключ для имплантата

Получилось дёшево и сердито, а самое главное очень качественно. Цена вопроса 270 рублей. Оригинальные ключи стоят 3000-6000 и более.

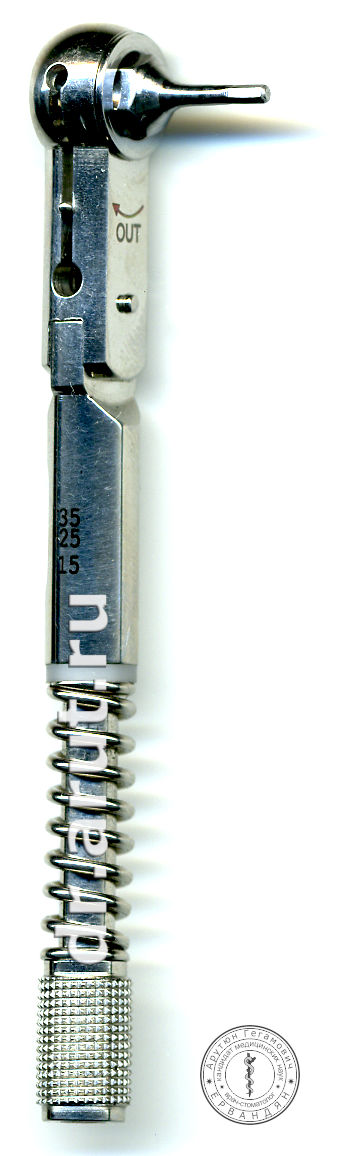

Самодельный ключ в динамометрической ручке

Самодельный ключ в динамометрической ручке
