Upgrade наклонной плоскости для прикусных шаблонов


В ортопедической стоматологической практике при определении центрального соотношения используется специальная нагреваемая наклонная плоскость.

Зуботехническая наклонная плоскость

Зуботехническая наклонная плоскость

В названии данного изделия, если обратили внимание, производитель допустил 2 ошибки:

  1. Не плотность, а плоскость;
  2. Не акклюзионной, а окклюзионной.

На самом деле данную наклонную плоскость можно использовать и используют для выравнивания кроме окклюзионной поверхности ещё и вестибулярной.
Существуют 2 вида таких плоскостей, в одном в качестве нагревателя выступает обычная лампа накаливания, во втором — керамический нагревательный элемент в виде пластины.

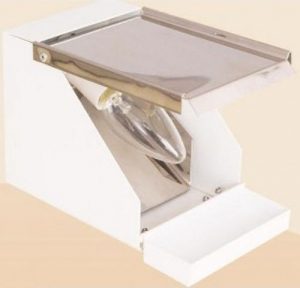

Наклонная плоскость с лампочкой

Наклонная плоскость с лампочкой

Недостатком таких наклонных плоскостей является влияние времени на температуру, чем дольше включена плоскость, тем сильнее она нагревается и воск начинает дымить. Из-за сильного нагрева плоскости становится намного сложнее работать с восковыми валиками. Разница в цене между нагревателем в виде лампочки и керамическим примерно в 2 раза. Ещё одним недостатком является питание 220 вольт и отсутствие заземления. Дополнительным недостатком плоскости с лапочкой — это долгое нагревание.

Давно хотел усовершенствовать такую плоскость, поэтому приобрёл самый простой вариант, т.е. с лампочкой на 60 Вт в форме свечи. После недолгих размышлений и поисков было решено использовать 12 В силиконовый нагревательный элемент, который был заказан на международной торговой площадке. Выбор пал на 12 В, так как терморегулятор работал при таком напряжении. И соответственно одним блоком питания можно питать как терморегулятор, так и нагревательный элемент.

Силиконовая нагревательная пластина

Силиконовая нагревательная пластина

Так как срок доставки мог затянуться на 2 месяца, было решено самому изготовить силиконовый нагревательный элемент. К сожалению под рукой не было стеклоткани, поэтому пришлось купить её. Купил стеклоткань с силановым замасливателем. Также нужна была нихромовая проволока, которая также была приобретена. Силикон двойного отверждения был в наличии, поэтому покупать его не пришлось. Посчитав с помощью онлайн калькулятора размер проволоки для получения мощности 20 Вт и отрезав необходимой длины проволоку, приступил к изготовления силиконового нагревательного элемента.

Первый экземпляр сделал следующим способом: пришил проволоку к стеклоткани, а потом пропитал силиконом, сверху наложил второй слой стеклоткани предварительно пропитанный силиконом. Силикон использовался двойного отверждения. Нагревательный элемент был использован на 40 Вт (2 по 20 Вт). Но у этого метода оказались определённые недостатки. Основной недостаток — это неудобство работы со стеклотканью без пропитки: она распускалась, образовывалась стеклянная пыль. Сам процесс пришивания был долгим и сложным. Второй экземпляр был изготовлен другим способом: стеклоткань была с обеих сторон пропитана силиконом. После отверждения силикона, с помощью канцелярского ножа, отрезаны два одинаковых куска необходимого размера. После этого уложена нихромовая проволока на один кусок пропитанной стеклоткани и зафиксирована в нужных местах силиконовым герметиком. После высыхания герметика был нанесён силикон двойного отверждения на проволоку и уложен второй слой стеклоткани и прижат, излишки силикона выдавились по краям.

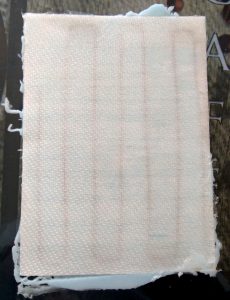

Самодельный силиконовый нагревательный элемент

Самодельный силиконовый нагревательный элемент

 Излишки силикона были обрезаны.

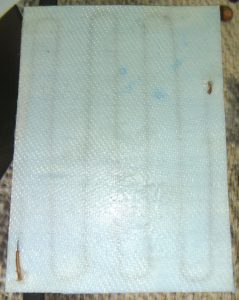

Самодельный силиконовый нагревательный элемент

После удаления излишнего силикона

Планировался нагревать мощностью 20 Вт (так посчитал калькулятор), но на деле получился нагреватель с мощностью 16 Вт. Но этого оказалось достаточно. После этого приступил к монтажу. Так как планировалась установка терморегулятора, в центре было сделано отверстие под термодатчик.

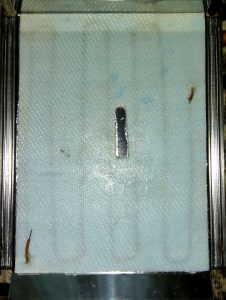

Отверстие под термодатчик

Отверстие под термодатчик

Сам термодатчик и нагревательный элемент приклеены к наклонной плоскости силиконовым герметиком.

Приклеенный термодатчик и нагреватель

Приклеенный термодатчик и нагреватель

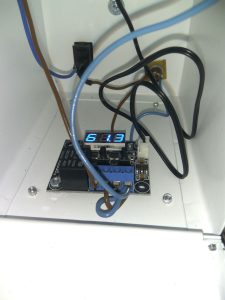

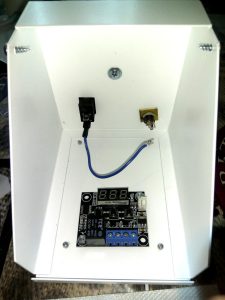

После этого произведён монтаж терморегулятора.

После апгрейда наклонной плоскости, она начала нагреваться до рабочей температуры за несколько минут. Температура удерживается ±1ºС от установленной в терморегуляторе. Можно устанавливать любую температуру до 120ºС. Из-за слабости нагревателя максимальная температура достигает 82ºС. Также предусмотрен специальный выключатель на случай выхода из строя терморегулятора. Эта кнопка напрямую включает нагревательный элемент к 12 В. Если мощности не будет хватать, можно заменить нагревательный элемент на более мощный, например 40 Вт.
В будущем возможно перенесу регулятор на заднюю стенку наклонной плоскости, а пока он внутри. Для регулировки или просмотра температуры достаточно поднять крышку.

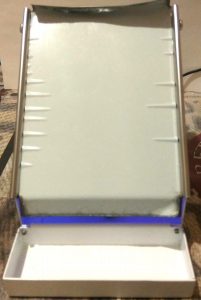

Наклонная плоскость после апгрейда

Наклонная плоскость после апгрейда

Всего было потрачено примерно 380 рублей. Но себестоимость составила всего 80 рублей, так как была потрачена небольшая часть из того, что было куплено.

Преимущества:

  1. Наклонная плоскость работает от 12 В (полная электробезопасность);
  2. Нагревается очень быстро;
  3. Стабильность температуры;
  4. Красивая подсветка;
  5. Возможность регулировать температуру;
  6. Экономия электроэнергии;
  7. Меньшее выделение тепла (актуально в жаркое время года).
